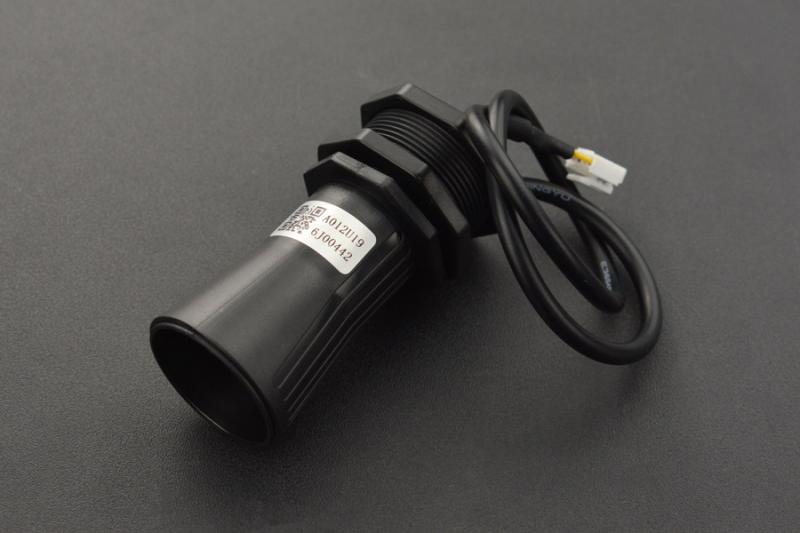

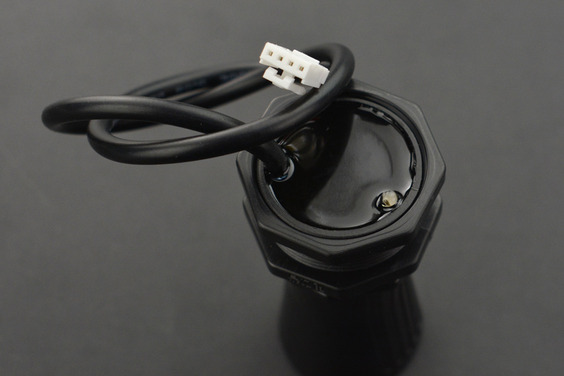

Водонепроникний ультразвуковий датчик A01NYUB від DFRobot

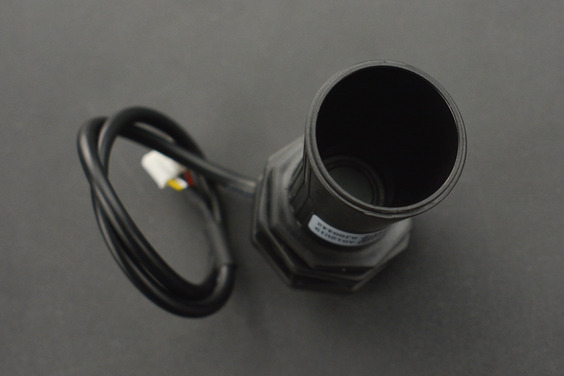

Ультразвуковий датчик відстані A01NYUB визначає відстань до ооб'екта вимірюючи проміжок часу між відправленням і отриманням ультразвукового імпульсу. Цей водонепроникний ультразвуковий датчик має велику відстань виявлення об'єкта, широкий кут виявлення і велику потужність зондуючого імпульсу. Датчик постачається зі знімним рупором, використання якого підвищує відстань виявлення 7,5 м.

Код виробника: SEN0313

Характеристики:

• Робоча напруга: 3,3-5 В
• Середній споживаний струм: 15мА
• Сліпа зона: 28 см
• Діапазон виявлення (плоского об'єкта): 28-750 см
• Вихід: UART
• Час відгуку: 100 мс
• Робоча частота зонда: 40 КГц
• Робоча температура: від -15 до 60 градусів за Цельсієм
• Температура зберігання: від -25 до 80 градусів за Цельсієм
• Кут зондування:
  • з рупором: 55 градусів
  • без рупора: 40 градусів
• Водонепроникний клас: IP67

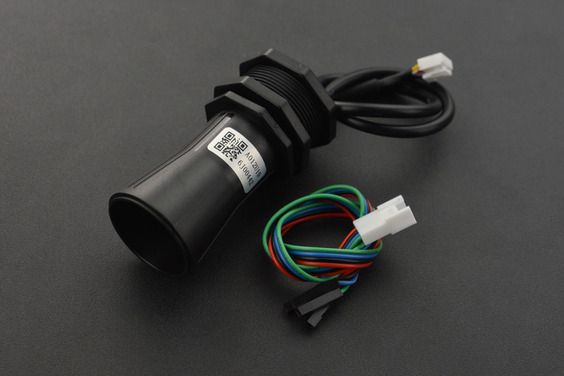

Комплектність поставки:

• Водонепроникний ультразвуковий датчик x1
• Роз'єм PH2.0-4P x1

Посилання:

• Wiki

Підключення датчика A01NYUB до Arduino:

Підключення датчика A01NYUB до Raspberry:

Діаграма спрямованості ультразвукового датчика:

Слід враховувати, що надійність роботи датчика сильно залежить від відбивної здатності об'єкта для ультразвукових хвиль.

Габаритні розміри датчика:
