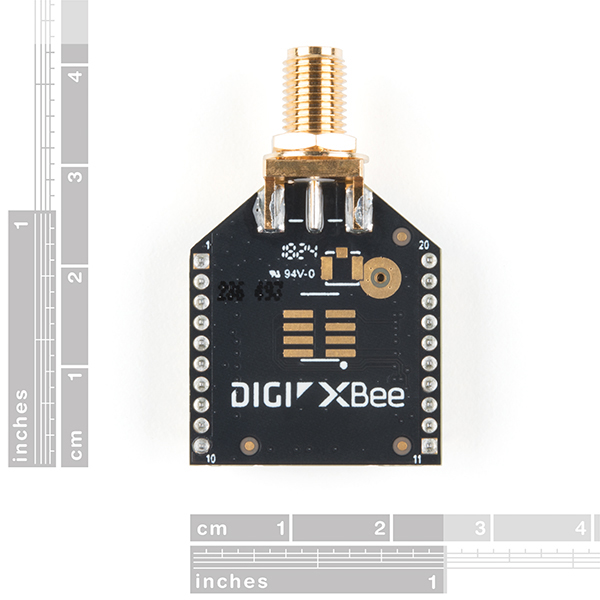

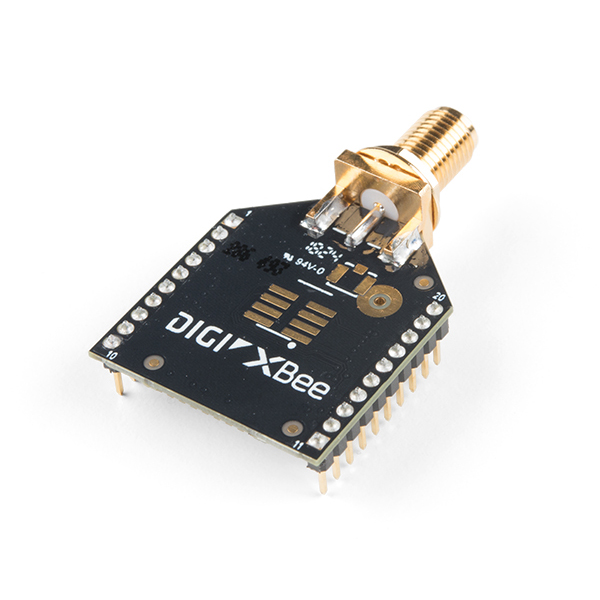

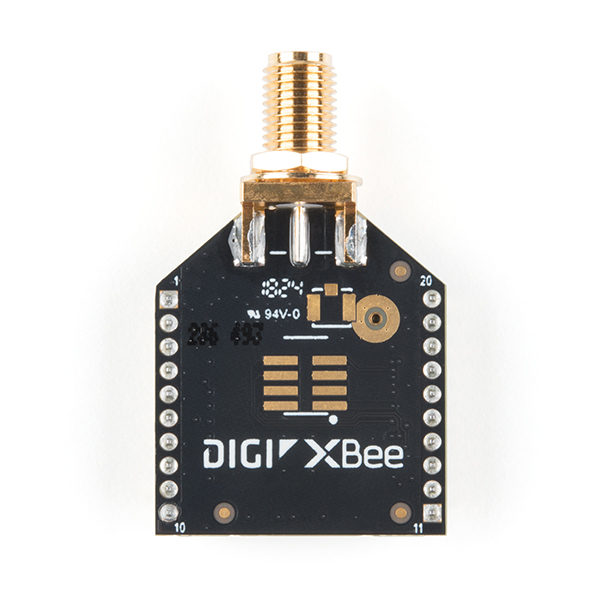

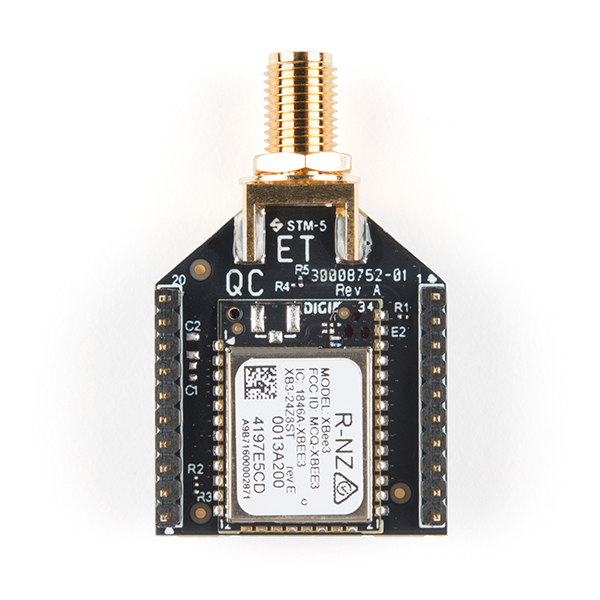

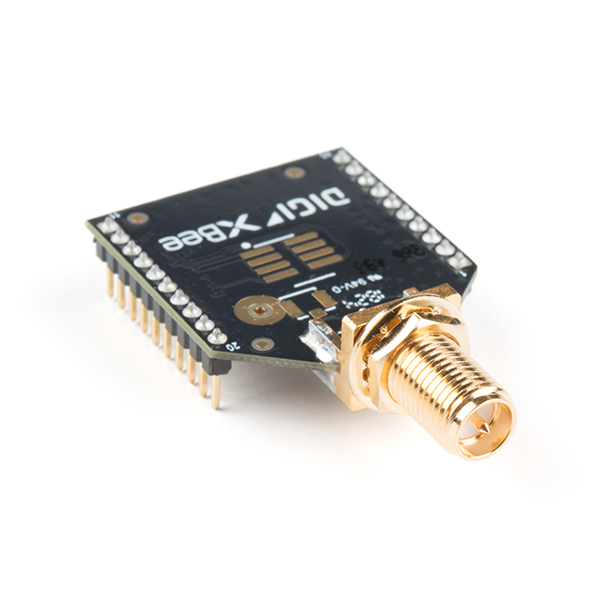

Модуль XBee 3 Pro (RP-SMA роз'єм антени) від Sparkfun

Після багатьох років популярності з модулями XBee Series 1 і XBee Series 2 Pro тепер є XBee Series 3 Pro, яка об'єднує в собі найкраще з обох версій. XBee 3 підтримує не тільки 802.15.4 і ZigBee, але і протоколи BLE і тепер Ви можете спілкуватися з модулями через UART або SPI. Ви можете налаштувати мережу з модулів для спілкування або взаємодії з різними пристроями в Вашому домі, на роботі або в іншому місці.

Цей модуль має знайомий пакет XBee, в той час як для підключення антени використовується роз'єм RP-SMA. Ви, також, отримуєте вбудований мікроконтролер, який дозволяє конфігурувати і програмувати модулі, використовуючи MicroPython, а також програмне забезпечення Digi XCTU. З процесором HCS08, що працює на частоті до 50,33 МГц, 15-кратними цифровими контактами введення-виведення і 4-х канальним 10-бітовим АЦП ці модулі можуть працювати як мікроконтролер.

Примітка. Хоча вони багато в чому назад сумісні з XBee 1 і 2, вони не повністю сумісні. Будь ласка, дивіться документацію для відмінностей, якщо Ви плануєте додати їх в існуючий проект.

Характеристики:

• Швидкість передачі: RF 250 кбіт / с, послідовний 1 Мбіт / с
• Дальність передачі: від 300 футів (в приміщенні) до 2 миль (на вулиці)
• Потужність передачі: + 19дБМ при 135мА
• Чутливість приймача: -103 дБм при 15 мА
• Додаткові входи / виходи:

4x 10-бітних входу АЦП

15x цифрових входів / виходів

• CPU: HCS08 на частоті до 50,33 МГц
• Протокол безпеки: 128/256 бітове шифрування AES
• Робоча напруга: від 2,1 до 3,6 В
• Струм в режимі сну: 1,7 мкА
• Додаткові інтерфейси: вбудована підтримка RS-485
• Управління модулем: Підтримка AT-команд або API-фреймів
• Сертифікація: FCC сертифіковане
